Kategori : KELEBEK VANA DİŞLİ KUTU

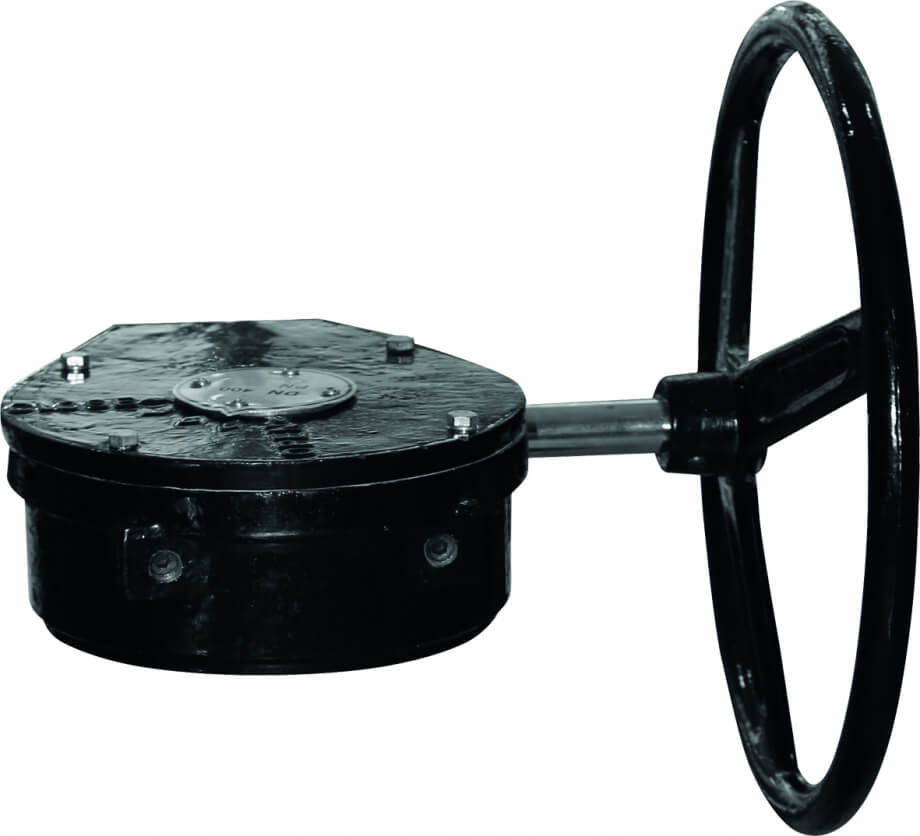

DMS Valve CVGB serisi kısmi dönüşlü dişli kutuları, sonsuz milin her iki ucuna monte edilmiş yüksek performanslı iğneli rulman ile sonsuz ve sonsuz tekerlek revolute çiftlerini kullanır. Dönme sırasında itme gereksinimini sağlar. kompakt tasarımı ile, aynı zamanda kullanımı kolay ve güvenilir kendi kendine kilitleme işlevine sahiptir.
KULLANIM ALANLARI

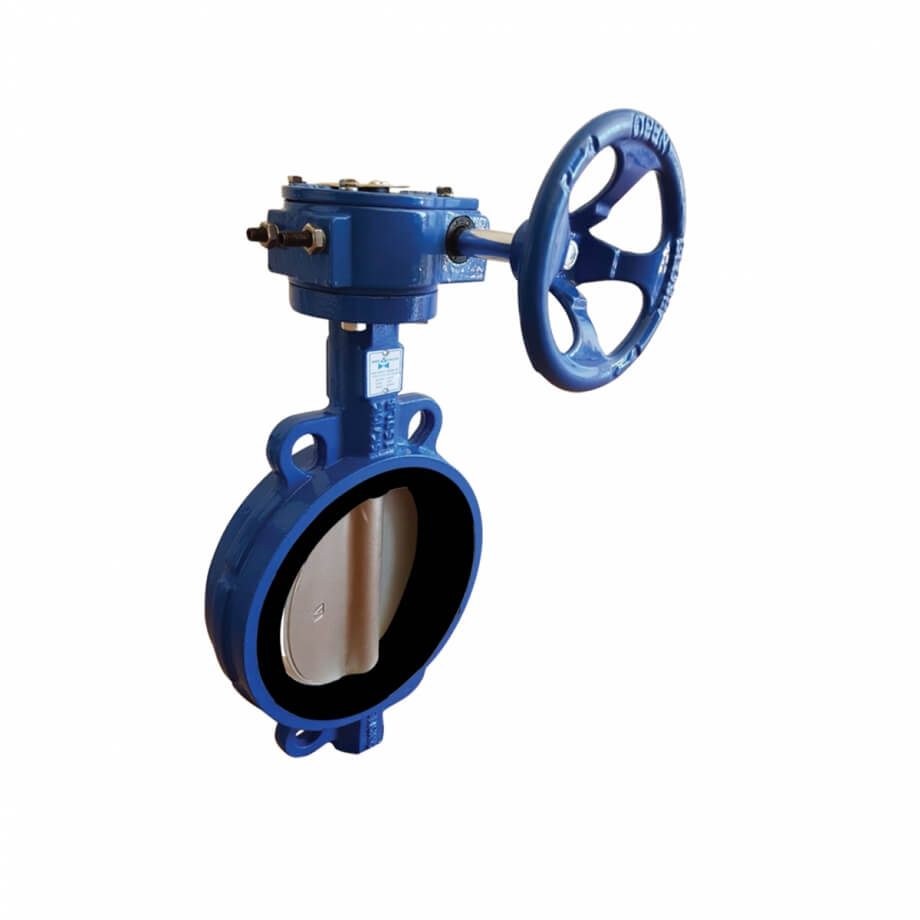

CVGB çeyrek turlu dişli kutuları damperlere, küresel vanalara, kelebek vanalara ve diğer 90 ° çeyrek dönüşlü vanalara uygulanır. CVGB çeyrek turlu dişli kutularının iç mekanizmasında yer alan sonsuz solucan dişli ve yelpaze dişli grubunun uzun ömürlü ve rahat çalışması için yüksek performanslı özel gres ile doldurulmuştur. Dişli kutusunun operatörü isteğe bağlı olarak çeşitli el volanı modellerine sahiptir.
BAĞLANTI STANDARTI
Valfe bağlanan flanş, ISO5210, ISO5211 veya DIN3210’a uygundur (İstege uygun özelleştirme)
AVANTAJLARI
• Hassas döküm, sfero döküm gövde
• Opsiyonel çıkış torku, 32000Nm’ye kadar
• Yüksek verimli iğneli rulman
• Yüksek mukavemetli çelik giriş şaftı
• Strok0°-90°(±5°)
• Kompakt yapı
• Daha uzun ömür için özel gres doldurulmuş
• Ayarlanabilir durdurucu (± 5 °)
• Sağlam pozisyonlama
UYUMLU EKİPMANLAR
• Kelebek vanalar
• Küresel Vanalar
• Konik Vanalar
ÇALIŞMA SICAKLIKLARI
-20oC to 70oC according to material structure
ÜRÜN YAPISI
GÖVDE | Dökme Demir |
DİŞLİ KUTUSU | Sfero Döküm Demir |
DİŞLİLER | Çelik ASTM1045 |
DİŞLİ ŞAFTI | Çelik ASTM1045 |
