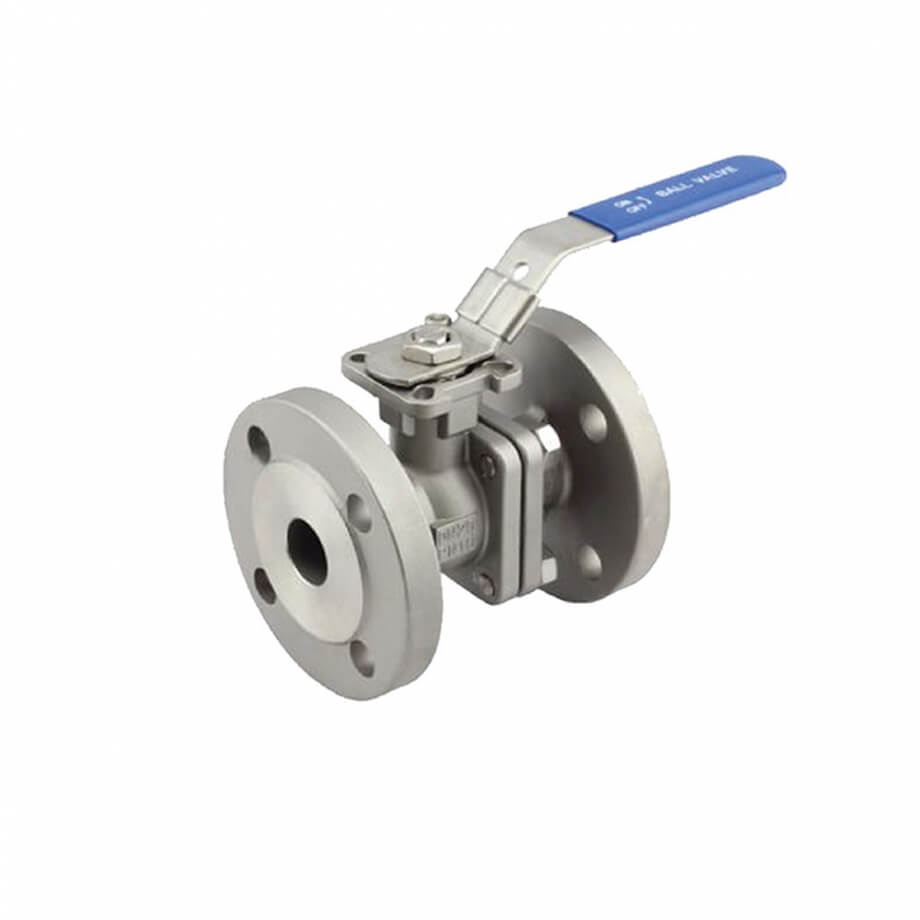

2 PARÇALI TEPE FLANŞLI PASLANMAZ ÇELİK KÜRESEL VANA FLANŞLI

• Tam geçişli, 1/4 “~ 4“ (DN8 ~ DN100)
• W.P. 100WOG (PN63)
• W.T.:-20°C~180°C
• Hassas Döküm
• Güvenli bakım için mil tutuculu tasarım
• Ön yüklemeli salmastra grubu tasarımı
• Anti-statik tasarım (isteğe bağlı)
• Kilit takılmasına uygun kol tasarımı
• ISO5211 Doğrudan Montaja uygun tepe flanşı
• Otomasyon aksesuarları (isteğe bağlı)
• Soket kaynak tipi: ASMEB16.11 & DIN3239 bölüm 2
• Alın kaynak tipi: ASMEB16.25 & DIN3239 part1

KULLANIM ALANLARI
RTFE / Viton contalı paslanmaz çelik küresel vanalar tipik olarak su, hava, yağ ve vakuma uyumlu diğer ortamların açma- kapama kontrolü için kullanılır. Benzersiz 3 parçalı hassas döküm gövde tasarımı, hat üzerinde bakım için açılır gövdeye sahip olması avantaj sunar. Vanalar, standart ISO5211 montaj flanşı kullanılarak pnömatik veya elektrikli aktüatörlere doğrudan monte edilebilir ve ekstra montaj braketi ve kaplin ihtiyacını ortadan kaldırır. 736 mm Hg’ye (29 inç Hg) kadar vakum servisi için uygundur

ÇALIŞMA PRENSİBİ
Vana mili çeyrek tur (90o) döndürüldüğünde, küre kapalı durumdan açık konuma döner. Bir kilitleme aparatı, emniyetli çalışma için valfi açık veya kapalı konumda kilitlemenizi sağlar. Vana, standart ISO5211 montaj flanşı ve kare çıkış mili ile aktüatör ile çalıştırılmaya uygundur.

UYUMLU EKİPMANLAR
• Kumanda kolu
• Dişli Kutusu
• Pnömatik Aktüatörler
• Elektrikli Aktüatörler
